Приложение
Електрически задвижващ механизъм DKJ, изпълнителен блок в комбиниран инструмент с електронен блок тип DDZ, приема сигнали от регулиращо устройство (или компютър) и автоматично управлява задвижващия механизъм, за да завърши
регулиращи задачи. Той се прилага широко в електроцентрали, химически, петролни, металургични, строителни материали, топлоснабдяване, пречистване на вода и други индустрии.
Електрически задвижващ механизъм тип DKJ с различни електрически манипулатори може да постигне необезпокоявано превключване "Ръчно-автоматично на системата за регулиране за дистанционно ръчно управление на обект, който трябва да се регулира своевременно.
Всички трансмитери за позиция на задвижващия механизъм, произведени от нашата компания, приемат най-новите сензорни пакети, като се позовават на най-новите схеми на чуждестранна компания.
Основен параметър
DKJ,SKJ,ZKJ е съкращението от ъгъл на завъртане които изразяват различни контролни функции и режими на инсталиране, се комбинират със следните букви | |
1 | M тип означава задействане на модула за включване и изключване |
2 | D тип,Тип DY-JT означава задействане на електронен (регулиращ) модул |
3 | Z тип означава директно монтирано задействане; ZM тип означава включено-изключено директно монтирано; ZD тип означава електронен директно монтиран |
4 | B тип означава взривобезопасно задействане; BM тип означава on-otff взривозащитен; BD тип означава електронно взривозащитен |
5 | Тип F означава задействане на електронен (регулиращ) модул |
6 | Тип Y означава задействане на електронен ((регулиращ) модул |
7 | EX тип означава взривобезопасно или модулирано задействане на цифров дисплей |
8 | Тип CX означава сигнал за обратна връзка DC 4-20mA с движение на електрически краен превключвател |
9 | Нашата компания може да персонализира според изискванията на клиента |
Основни технически параметри
1.Входен сигнал: Тип m 4-20mA DC
2.Входен канал: 3
3.Импеданс на входния канал: Тип II 250Ω
4. Изходен въртящ момент: Вижте таблицата по-горе
5. Общо време за пътуване: Вижте таблицата по-горе
6. Изходен сигнал: 4-20mA Dc, капацитет при натоварване По-малък или равен на 750Ω
7. Граница на основна грешка: ± 2,5 процента
8. Мъртва зона: 0.5 процента -1.5 процента регулируема
9. Характеристика на затихване: По-малко или равно на 3 полупериода
10. Разлика в връщането: По-малко или равно на 1,5 процента
11. Захранващо напрежение: 220V (±10 процента, ±15 процента) Честота 50Hz
12. Температура на работната среда: Задвижващ механизъм:-10~ плюс 55 градуса или -25~ плюс 70 градуса; усилвател. 0 ~ плюс 50 градуса
13. Относителна влажност на работната среда: Задвижващ механизъм:
По-малко или равно на 85 процента (без корозивни вещества в околния въздух)
Персонализиране, монтирано на плоча за крака
Цветът може да бъде персонализиран
Приложение на живо
100 процента подмяна на полеви електрически задвижки:
Същият модел
Същият външен вид
Същият цвят
Същата вътрешна структура
Същият инсталационен размер
По-конкурентни цени
По-добро обслужване
Спецификации и модели

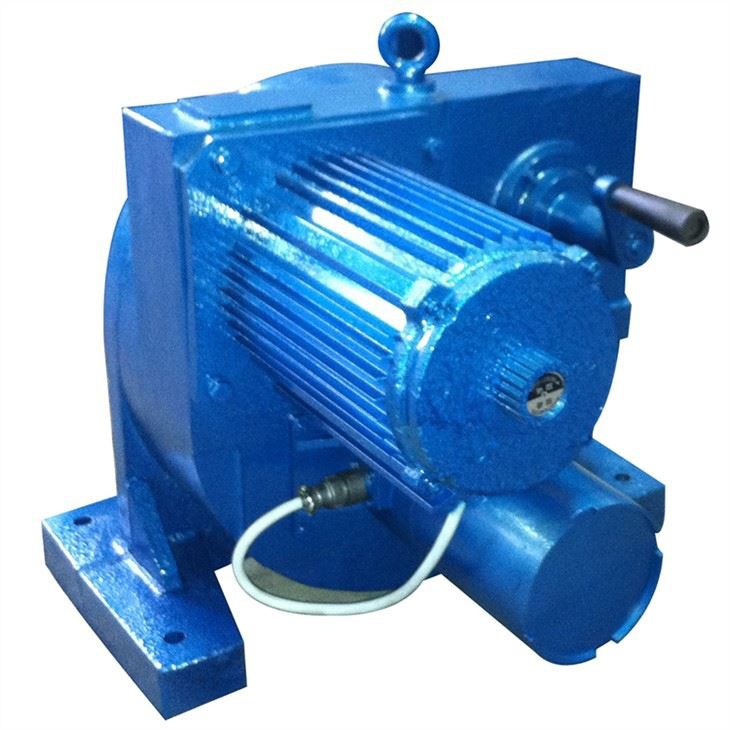

DKJ-M тип електрическо задвижване
Тип | DKJ-210M 2100M | DKJ-310M 3100M | DKJ-410M 4100M | DKJ-510M 5100M |
Изходен въртящ момент (Nm) | 100 | 250 | 600 | 1600 |
Време (S) | 25 | |||
Тегло (кг) | 30 | 45 | 75 | 125 |
Тип | DKJ-610M 6100M | DKJ-610M 6100M | DKJ-710M 710M | DKJ-810M 8100M |
Изходен въртящ момент (Nm) | 2500 | 4000 | 6000 | 10000 |
Време (S) | 40 | 60 | 60 | 100 |
Тегло (кг) | 130 | 175 | 230 | |
Всички изброени по-долу модели електронен четвърт оборотен електрически задвижващ механизъм DKJ-D (DY-J) са представени в DY-J
Тип | DY-J21 | DY-J31 | DY-J41 | DY-J51 | DY-J61A | DY-J61 | DY-J71 | DY-J81 |
Въртящ момент (Nm) | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 |
Време (S) | 25 | 40 | 60 | 90 | 90 | |||
DKJ-B взривозащитен електрически задвижващ механизъм
Тип | DY-J21 | DY-J31 | DY-J41 | DY-J51 | DY-J61A | DY-J61 | DY-J71 | DY-J81 |
Въртящ момент (Nm) | 100 | 250 | 600 | 1600 | 2500 | 4000 | 6000 | 10000 |
Време (S) | 25 | 40 | 60 | 90 | 90 | |||

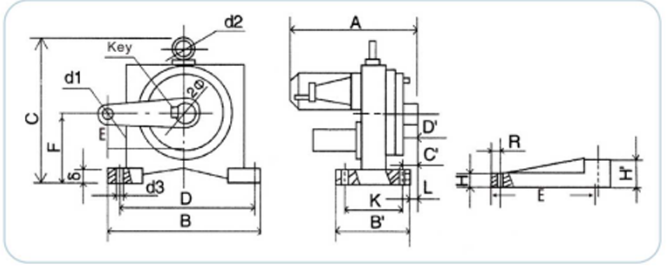

Габаритни и монтажни размери
The product has reasonable structure, strict production technology and quality management, so that the high reliability of the actuator is ensured, with Mean Time Between Failure (MTBF) >25000 часа. 2. Веригата за превключване на предавателя на позицията има високо индуцирано съпротивление на напрежение и неговата производителност надвишава подобни продукти в страната и чужбина.
Гърбиците за управление на движението могат да се регулират независимо без намеса, така че регулирането да е лесно и удобно.
Променливотоковият еднофазен двигател се използва в задвижващия механизъм с висок въртящ момент, за да осигури удобство при използването на автоматичната система за управление.
Спирачното колело на двигателя, изработено от специални материали, има характеристиките на надеждно спиране, дълъг експлоатационен живот и превъзхожда подобни продукти.
Опаковка и доставка
Стандартна опаковка за електрически задвижки: дървена опаковка
