QT електрически клапан задействащ механизъм
QT серия електрически клапан задействащ механизъм
QT Тип част - Загоряването на електрическия клапан е подходящ за контролиране на клапаните на пеперудите, клапаните с топки, щепселите и други клапани, които се въртят на 90 градуса. Този продукт има характеристиките на висока ефективност, висока надеждност, високозащитна производителност, нисък шум и др. Може да се работи на място или да се контролира дистанционно. Тя може да се използва широко в различни индустрии като петрол, химическа промишленост, електроцентрали, обработка на вода, производство на хартия и др.
Характеристики на електрическите задействащи механизми
• Компактна и здрава конструкция, лека, като същевременно осигурява въртящ момент с висок изход (макс 10000Nm).
• Широка диапазон на изменение на въртящия момент (от min 60nm до макс 10000nm).
• Твърдо анодизиран алуминиев корпус отвътре и отвън с външно прахово покритие за използване срещу тежка индустриална среда.
• Заграждението използва радиални уплътнения & o - пръстени, които осигуряват защита на водоустойчивия IP67 (NEMA 4 и 6) и незадължителни водонепроницаеми LP68.
• Стандартна основа за монтаж LSO5211 и стандарт KV.
• Подвижна втулка за задвижване за лесна обработка и монтаж.
• Self - Заключване, осигурено от двойно предаване на червеи (не се изисква спирачка).
• Автоматично - деклариране на ръчно въртене на ръчно колело с автоматично/ръчно превключване на лост.
• Надеждна механична система за сензор на въртящия момент, осигуряваща безопасна работа в състояние на претоварване.
• Прозорецът и индикаторът с голям размер осигуряват по -добри показания за позицията от разстояние.
• Брой опции за контрол на местните позиции за осигуряване на лесна експлоатация и експлоатация на FELD.
• Дигитализирани контролни компоненти.
Структура на продуктиране
1. Позиция на позицията
Механичен индикатор, който непрекъснато показва степента на отваряне на клапана. Механизмът се състои от мулти - сценични зъбни колела и е оборудван с регулируеми предавки, за да побере широк спектър от завои.
2. CAM и LIMIT превключвател
Закрепва се с два винта отгоре, а настройката е проста. Всяка камера може да бъде зададена поотделно. След като настройката приключи, всяка камера винаги ще остане в тази позиция.
3. Влага - Нагревател за доказателство
Вътре в задвижването е инсталиран нагревател, за да се отстрани повредата на вътрешната кондензация на електрически компоненти.
4. Терминалният блок
Има достатъчно терминали за удобство на потребителя, до 22 терминала, за да се осигури тясна и надеждна връзка с проводници.
5. Превключвател на въртящия момент
Когато задвижващият двигател извежда въртящия момент, основният червей с пружинни групи от пеперуди в двата края мечки тяга, пружините на пеперудите се компресират и червеят претърпява аксиално изместване, пропорционално на изходния въртящ момент. Преместването се преобразува от коляната в ъгъла на въртене на вала на въртящия момент. Съответният превключвател на въртящия момент се задейства от регулируемата камера, инсталирана на вала на въртящия момент, за да се постигне над - защита на въртящия момент или изпращане над - функция на сигнала за повреда на въртящия момент.
6. Мотор
Специфичният двигател на клапана - може да се разглоби независимо, с кратък старт - нагоре, малка инерция и изграден - в термичен протектор, за да се предотврати повреди, причинени от прегряване на двигателя - степен на изолация F
7. Ръчно колело
Ръчното колело директно задвижва изходния вал да се върти и се използва за ръчна работа на клапана при отстраняване на грешки или аварийни ситуации
8. Ръчен/електрически превключвател
Натискането на дръжката на превключвателя може да направи съединителя и мрежата на ръчно колело и да въведе ръчна работа. Когато двигателят се върти, съединителят автоматично се връща в електрическото работно състояние под налягане. (Дръжката на превключвателя може да бъде заключена в електрическо положение, за да се предотврати неправилно операция).
Дизайн функции и основни функции
Черупка
Твърда анодизирана матрица - отлита алуминиева обвивка, външен епоксиден прах, който не е покрит, подходящ за сурова работна среда.
Диапазон на входно напрежение
Три - фаза: AC340V ~ 420V 50/60Hz единично - фаза: AC220V ~ 240V 50/60Hz
Характеристики
Контролната платка за микрокомпютър събира вътрешно пропорционален вход на сигнала и сигналът на изходната команда се обработва, за да задвижва директно двигателя, за да реализира отвора и затварянето на задвижването и осигурява пропорционална обратна връзка на сигнала, пропорционално управление на сигнала и мулти - програмируем реле на канала.
Тип контрол
Контролните сигнали са разделени на - изключен тип и тип модулиране, захранването е разделено на - изключен тип и тип модулиране, а захранването е единично - фаза и три - фаза. Типът ON - изключва само сигнала за превключване, предоставен от външния, който се обработва от контролната платка на микрокомпютъра. Изходната команда се усилва и директно задвижва двигателя на задвижването, за да извършва дистанционни действия за отваряне и затваряне. Типът на модулиране може да получи пропорционалния сигнал, предоставен от външния въз основа на типа ON -
Температура на околната среда
Работен температурен диапазон. По -малко или равна на 90%RH, без кондензация, -25c ~ +60 c (трябва да се персонализира специалната температура),
Оценка на защита IP68, експлозия - ниво на доказателство exdii ct4gb
Работно задължение: Кратко - срок 10 минути
Стандартни спецификации
|
Степен на защита |
Стандартен IP65/IP67 Специален IP68 |
|
Захранване |
Три - фаза AC380V - --460V 50/60Hz еднофазна: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Работен цикъл (на - изключен) |
S2-15min |
|
Работен цикъл (модулиране) |
S4-25% |
|
Двигател |
Индукционен двигател за клетка |
|
Ограничени превключватели |
1 всеки за отворен и затворен (SPDT 250VAC/16A рейтинг) |
|
Превключватели на въртящия момент |
1 всеки за отворен и затворен (SPDT 250VAC/16A рейтинг) |
|
Защита на конфитюр |
Изградете - в защита от прегряване |
|
Ъгъл на пътуване |
90 градуса |
|
Индикатор за позиция |
Непрекъснат механичен индикатор със стрелка |
|
Самозаключване |
Предоставено от двойно предаване на червеи (без спирачка) |
|
Механична запушалка |
1 всеки за всеки край на пътуването (отворен и затварящ), външен и регулируем |
|
Температура на околната среда |
Стандарт: -20-+70 градус незадължително: -20-+60 степен |
|
Околна влажност |
90%RH max (non - кондензиране) |
|
Експлозия - доказателство |
Exdiibt4 IECEX ATEX Персонализиран сертификат може да бъде осигурен |
|
Функции |
LCD китайски / английски дисплей прозорец и функция за локална работа Идентифициране на самоспадна последователност и защита от прекъсване на фазата Инфрачервена настройка и контрол Self Self - Технология за диагностика Modbus, Profidbus DP, Hart |
|
Сигнал |
A: Отдалечен пасивен сух контакт, сигнал за късо импулс (вграждане). Б: Отдалечен пасивен сух контакт, сигнал дълъг пулс (задръжте). C: Активен DC24V сигнал. D: Активен AC220V сигнал. E: отдалечен DC4-20MA сигнал. |
|
Сигнал за обратна връзка |
О: Отворете, затворете, стоп сигнали (пасивен сух контакт). Б: Сигнал за повреда (пасивен сух контакт). C: Сигнал за позиция на клапана (DC4-20MA, DC1-5V, DC0-10V) D: Сигнал за дистанционно управление (пасивен сух контакт) |
Аксесоари за продукти
Технически параметри
Qt1 ~ qt4/js (220V сингъл - фаза)
|
Модел |
Spec. |
Изход въртящ момент (N·m) |
Изход скорост (r/min) |
Пътуване време (s) |
Максимум стъбло диаметър (mm) |
Двигател мощност (KW) |
Ток на двигателя (A) |
Електрически капацитет 450V |
Handwh змиорки завои |
Справка Тегло (Kg) |
|
|
Оценена |
Задръстване |
||||||||||
|
Qt1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
Qt06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
Qt09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
Qt10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
Qt30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
Qt30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
Qt40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
Qt80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
Qt80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
Qt4/js |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380v три - фаза)
|
Модел |
Spec. |
Изход въртящ момент (N·m) |
Изход скорост (r/min) |
Максимум стъбло диаметър (mm) |
Двигател мощност (KW) |
Ток на двигателя (A) |
Време за пътуване (s) |
Справка тегло (Kg) |
|
|
Оценена |
Задръстване |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
Qt30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
Qt4/js |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Размери
Qt1-qt4 фланец размери
|
Модел |
Фланец размер |
φd1 |
φd3 |
Стандарт размер |
Запазени размер |
Максимум разрешено |
b |
I |
t |
t |
n - d4 дълбочина h |
|
|
Qt1 |
RA |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 дълбочина 12 |
|
F07 |
70 |
40 |
4-m8 дълбочина 12 |
|||||||||
|
RB |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 дълбочина 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
RA |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 дълбочина 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 дълбочина 14 |
|||||||
|
F10 |
102 |
4-M10 дълбочина 15 |
||||||||||
|
RB |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 дълбочина 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 дълбочина 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
RA |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10 дълбочина 15 |
|
Qt4 |
RB |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 дълбочина 18 |
|
F14 |
140 |
4-M16 дълбочина 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10 дълбочина 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 дълбочина 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||

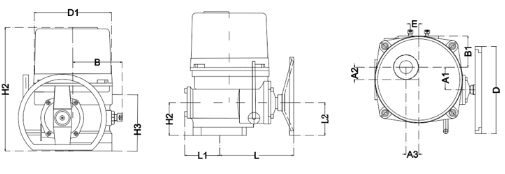

QT1-3 обикновен тип
QT1-3 интегрален тип
QT4-5 обикновен тип
QT4-5 Интегрален тип
|
Модел |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JS размери на инсталацията
|
Фланец модел |
Фланец диаметър/ фланец код |
φd1 |
φd3 |
Стандарт размер |
Запазени размер |
Макс. разрешено |
b |
l |
ND-4 |
T |
|
RA |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
RB |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Полеви приложения
QT продуктова серия
Нашата фабрика
Популярни тагове: Фабричен моторизиран задвижващ механизъм в корабостроителната индустрия, Китай, производители, доставчици, фабрика, покупка, цена, оферта
