Офшорна част на платформата Завъртете електрическия клапан задействащ механизъм

Електрически задействащ клапан

Характеристики на продукта

• Електрическите задействащи механизми от типа Q са подходящи за клапани на пеперуди, топкови клапани и т.н., които са необходими за завъртане на 90 градуса. Тези задвижващи механизми са представени от малки размери, леко тегло, висока ефективност, висока надеждност, способност за висока защита, нисък шум и т.н. И двете операции на място и дистанционно контролиране могат да се извършват. Така те се прилагат в нефтената и химическата промишленост, електроцентралата, обработката на водата и производството на хартия.

• Freya Controls Designs, произвежда и осигурява висококачествени задвижващи механизми и услуги, свързани с автоматизацията на клапаните.

• С нашия дългогодишен опит в областта на автоматизацията, ние стартирахме Q серията електрически задействащи механизми, които са компактни, здрави, надеждни и могат да бъдат напълно интегрирани в сложни системи за управление.

• Винаги сме готови да ви предоставим нашите Q серии задействащи устройства и аксесоари, както и качествени услуги.

• Компактна и здрава конструкция, лека.

• Широка диапазон на изменение на въртящия момент (от мин. 50Nm до макс. 5000nm).

• Твърдо анодизиран алуминиев корпус отвътре и отвън с външно покритие с високо температура за използване срещу тежка индустриална среда.

• Заграждението използва радиални уплътнения и О-пръстени, които осигуряват защита на водоустойчивия IP67 и незадължителния водонепроницаем LP68.

• Стандарт LSO5211.

• Подвижна втулка за задвижване за лесна обработка и монтаж.

• Самозаключване, осигурено от двойно предаване на червеи (не се изисква спирачка).

• Той автоматично идентифицира и коригира фазите. Автоматичната защита на фазата защитава безопасността на оборудването.

• Надеждна механична система за сензор на въртящия момент, осигуряваща безопасна работа в състояние на претоварване.

• Прозорецът и индикаторът с голям размер осигуряват по -добри показания за позицията от разстояние.

• Брой опции за контрол на местните позиции за осигуряване на лесно пускане в експлоатация и експлоатация на полето.

Структура на продукта

1 Интегриран бутон за превключване на контролен блок не е приет, за да се гарантира пълна водоустойчива функция. Вградената платка има надеждна изолация на мощността от сигнали за външни смущения чрез оптични изолационни елементи. Ако има индукция на превключвателя с свръх върт, за безопасността на двигателя и клапана, задвижването ще откаже да бъде усетен от други сензори, преди операторът да въведе бутона за домашна позиция (нулиране).

2 Избор на режим на контрол

Селективният превключвател "Remote"-"Stop"-"Local", инсталиран на локалното работно устройство, може да се използва за настройване на дистанционна работа (дистанционно управление) или локална работа (локален контрол) или режим на спиране.

3 Локална електрическа операция

Работният превключвател "Open"-"Close", инсталиран на локалното работно устройство, може да се използва за отваряне или затваряне на задвижването локално.

4 двигател

Специфичният за клапана двигател, който може да бъде разглобен независимо, има характеристиките на висок стартов въртящ момент и малка инерция. Индукционният двигател на клетка с вграден термостат. Вграденият термостат точно открива повишената температура, за да се предотврати увреждане на двигателя на формата.

5 Електрическа работа

Двигателят задвижва електрическия червей през двойка зъбни колела от първия етап, а червеят задвижва ексцентричния вал, за да се върти през медния червей, комбиниран с него. Тази структура на редукцията на предавката има самозаключваща се характеристика, когато двигателят спре, клапанът ще бъде заключен в положение.

6 контрол

Контрол на хода Той приема механизъм на гърбицата, валът на гърбицата се синхронизира с изходния вал, а два микролюста са зададени съответно в посоката на отваряне и затваряне. Горният край на вала на гърбицата е оборудван с циферблат, за да се посочи позицията на клапана. Контрол на въртящия момент Електрическият червей е оборудван с изворна група на пеперуда, аксиалното движение на електрическия червей е пропорционално на изходния въртящ момент на изходния вал, а движението на червея се превръща в въртене на вала на въртящия момент през багажника и зъбната конструкция. На вала на въртящия момент е инсталирана CAM и съответно се осигурява микросъвест в посока на отваряне и затваряне.

7 Ръчна работа

Когато ръчното колело е обърнато, ръчният червей задвижва външната предавка на фиксираната зъбна предавка, за да се върти, а вътрешната предавка на неподвижната зъбна предавка и планетарната предавка образуват зъбен влак с фиксирана ос, за да задвижват изходния вал, за да се въртят. Следователно преобразуването на ръководството и електрическата работа на задвижващите механизми се завършва чрез преобразуване на ролята на статичната предавка на пръстена. Няма съединител и няма нужда да превключвате дръжката, за да постигнете напълно автоматично превключване.

8 Терминална кутия

Независимата запечатана терминална кухина може да гарантира целостта на запечатването на електрическата част на електрическия задвижващ механизъм при извършване на окабеляване на място и в същото време да отговаря на изискванията за устойчивост на експлозия на продукта.

9 Механична граница

Има регулируем граничен винт във всяка посока на отваряне и затваряне. На ограничения винт е монтирано специално уплътняващо уплътнение, за да се осигури добра работа на уплътняването на тази част.

Полеви случаи

Аксесоари за продукти

Стандартни спецификации

Технически данни

Забележка:

1. При номиналното напрежение съотношението на тока на конфитюр към номиналния ток на двигателя е 7, а толерантността е +20% от гарантираната стойност

2. lf Има специални изисквания, компанията може да осигури други скорости: 0,25/1/2/3/4 (r/min) и т.н.

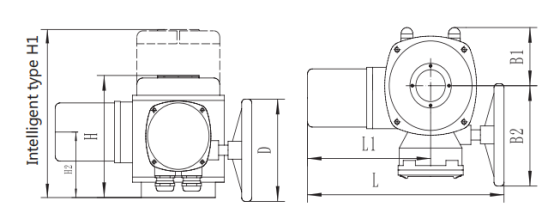

Размери

Размери на връзката

Размери на връзката
