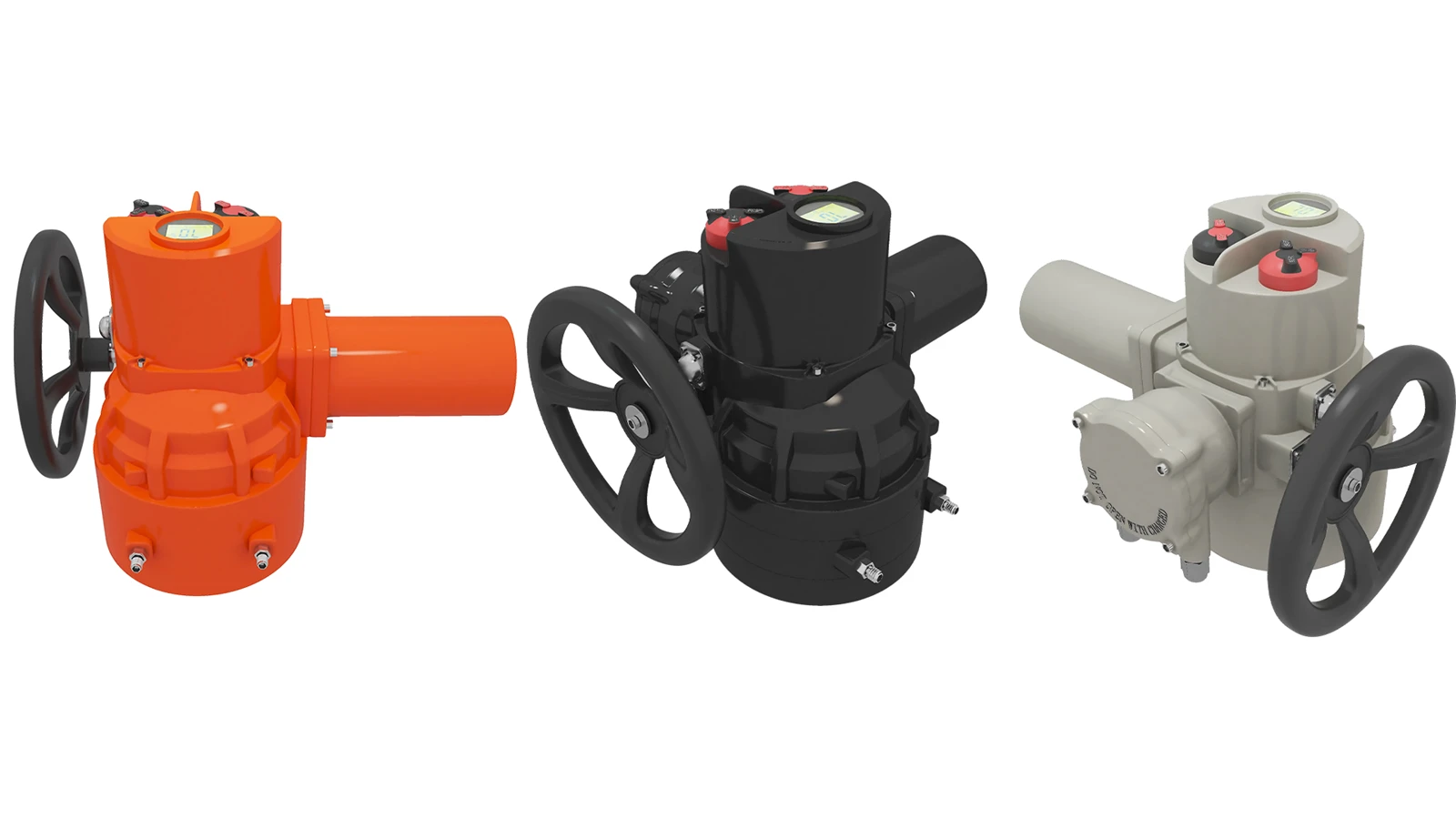

Характеристики на електрическите задействащи механизми
• Компактна и здрава конструкция, лека.
• Широка диапазон на изменение на въртящия момент (от мин. 50Nm до макс. 5000nm).
• Твърдо анодизиран алуминиев корпус отвътре и отвън с външно високотемпературно покритие за използване срещу тежка индустриална
Околна среда.
• Заграждението използва радиални уплътнения и О-пръстени, които осигуряват защита на водоустойчивия IP67 и незадължителния водонепроницаем LP68.
• Стандарт LSO5211.
• Подвижна втулка за задвижване за лесна обработка и монтаж.
• Самозаключване, осигурено от двойно предаване на червеи (не се изисква спирачка).
• Той автоматично идентифицира и коригира фазите. Автоматичната защита на фазата защитава безопасността на оборудването.
• Надеждна механична система за наблюдение на въртящия момент, осигуряваща безопасна работа в състояние на претоварване.
• Прозорецът и индикаторът с голям размер осигуряват по -добри показания за позицията от разстояние.
• Брой опции за контрол на местните позиции за осигуряване на лесно пускане в експлоатация и експлоатация на полето.
Стандартни спецификации
|
Степен на защита |
Стандартен IP65/IP67 Специален IP68 |
|
Захранване |
Трифазна AC380V ---460 V 50/60Hz еднофазна: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Работен цикъл (ON-OFF) |
Кратки 10 минути (специална поръчка 30 минути) |
|
Работен цикъл (модулиране) |
Кратки 10 минути (специална поръчка 30 минути) |
|
Двигател |
Индукционен двигател за клетка |
|
Ограничени превключватели |
2 всеки за отворен и затворен (SPDT 250VAC/16A рейтинг) |
|
Превключватели на въртящия момент |
1 всеки за отворен и затворен (SPDT 250VAC/16A рейтинг) |
|
Защита на конфитюр |
Защита на надгряване на прегряване |
|
Ъгъл на пътуване |
90 градуса |
|
Индикатор за позиция |
Непрекъснат механичен индикатор със стрелка |
|
Самозаключване |
Предоставено от двойно предаване на червеи (без спирачка) |
|
Механична запушалка |
1 всеки за всеки край на пътуването (отворен и затварящ), външен и регулируем |
|
Температура на околната среда |
Стандарт: -20-+60 градус незадължително: -40-+80 степен |
|
Околна влажност |
90%RH MAX (некондензиране) |
|
Оценка на експлозия |
Exdiibt4 IECEX ATEX Персонализиран сертификат може да бъде осигурен |
|
Функции |
LCD китайски / английски дисплей прозорец и функция за локална работа Идентифициране на самоспадна последователност и защита от прекъсване на фазата Инфрачервена настройка и контрол Технология за самодиагностика на вина Modbus, Profidbus DP, Hart |
|
Сигнал |
A: Отдалечен пасивен сух контакт, сигнал за късо импулс (вграждане). Б: Отдалечен пасивен сух контакт, сигнал дълъг пулс (задръжте). C: Активен DC24V сигнал. D: Активен AC220V сигнал. E: отдалечен DC 4-20 Ma сигнал. |
|
Сигнал за обратна връзка |
О: Отворете, затворете, стоп сигнали (пасивен сух контакт). Б: Сигнал за повреда (пасивен сух контакт). C: Сигнал за позиция на клапана (dc 4-20 ma, dc 1-5 v, dc 0-10 v) D: Сигнал за дистанционно управление (пасивен сух контакт) |
Типове клапани
Електрическите завой на частта са подходящи за клапани като клапани на пеперуди, топкови клапани, щепсели и др., Които се въртят на 90 градуса.
Електрически клапан за пеперуди
Електрически топка клапан
Технически данни
|
Модел |
Въртящ момент (N·m) |
Макс. стъбло диаметър (mm) |
Ръководство съотношение |
Изход скорост (r/min) |
AC380V |
AC220V |
Тегло Kg |
|||
|
Мощност (KW) |
Ток (A) |
Мощност (KW) |
Ток (A) |
Директно монтиран |
Стъпала монтиран |
|||||
|
Fry-q -005 |
50 |
19 |
60:1 |
0.5 |
0.045 |
0.35 |
0.06 |
0.7 |
8.5 |
16 |
|
Fry-q -010 |
100 |
19 |
60:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
9 |
17 |
|
Fry-q -015 |
100 |
28 |
90:1 |
0.5 |
0.06 |
0.5 |
0.09 |
1.0 |
17 |
25 |
|
Fry-q -020 |
200 |
28 |
90:1 |
0.5 |
0.09 |
0.7 |
0.12 |
1.5 |
17 |
25 |
|
Fry-q -030 |
300 |
28 |
90:1 |
0.5 |
0.12 |
0.8 |
0.15 |
2.0 |
17 |
25 |
|
Fry-q -040 |
400 |
28 |
90:1 |
0.5 |
0.15 |
0.9 |
0.18 |
2.5 |
18 |
26 |
|
Fry-q -060 |
600 |
38 |
87:1 |
0.5 |
0.18 |
1.0 |
0.25 |
3.0 |
25 |
41 |
|
Fry-q -090 |
900 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
26 |
50 |
|
Fry-q -120 |
1200 |
38 |
87:1 |
0.5 |
0.25 |
1.5 |
0.37 |
4.0 |
27 |
51 |
|
Fry-q -180 |
1800 |
38 |
87:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
28 |
67 |
|
Fry-q -300 |
3000 |
55 |
348:1 |
0.5 |
0.37 |
2.0 |
0.55 |
5.0 |
39 |
77 |
|
Fry-q -400 |
4000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
40 |
78 |
|
Fry-q -500 |
5000 |
55 |
348:1 |
0.5 |
0.55 |
3.0 |
0.75 |
7.0 |
41 |
82 |
Забележка:
1. При номиналното напрежение съотношението на тока на конфитюр към номиналния ток на двигателя е 7, а толерантността е +20% от гарантираната стойност
2. lf Има специални изисквания, компанията може да осигури други скорости: 0. 25/1/2/3/4 (r/min) и т.н.
Размери
|
Модел |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-q -005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-q -020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-q -060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-q -300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
Размери на връзката
|
Модел |
B1 |
B2 |
H |
H1 |
H2 |
L |
L1 |
D |
|
Fry-q -005/015 |
68 |
114 |
156 |
270 |
73 |
250 |
157 |
140 |
|
Fry-q -020/040 |
91 |
157 |
191 |
273 |
103 |
332 |
208 |
160 |
|
Fry-q -060/180 |
143 |
203 |
227 |
309 |
126 |
424 |
232 |
250 |
|
Fry-q -300/800 |
143 |
203 |
291 |
373 |
190 |
424 |
232 |
250 |
Размери на връзката
|
Модел |
Фланец модел |
d1 |
d2 |
d3 |
n-d4 |
D7 |
H |
h |
h1 |
||
|
Запазени |
Макс. |
||||||||||
|
Fry-q -005 |
FB1 |
77 |
57 |
4-M6 |
12.7 |
12.7 |
35 |
||||
|
Fry-q -010 |
FB1 |
77 |
57 |
4-M6 |
15.9 |
15.9 |
35 |
3 |
2 |
||
|
F05 |
65 |
35 |
50 |
4-M6 |
8 |
18 |
35 |
||||
|
Fry-q -015 Fry-q -020 |
FB2 |
92 |
70 |
4-M8 |
19 |
19 |
42 |
||||
|
F07 |
90 |
55 |
70 |
4-M8 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-q -030 Fry-q -040 |
FB3 |
115 |
89 |
4-M12 |
22.2 |
22.2 |
42 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
12 |
28 |
42 |
3 |
2 |
||
|
Fry-q -060 |
FB3 |
115 |
89 |
4-M12 |
28.6 |
28.6 |
50 |
||||
|
F10 |
125 |
70 |
102 |
4-M10 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-q -120 |
FB4 |
140 |
108 |
4-M12 |
31.7 |
31.7 |
50 |
||||
|
F12 |
150 |
85 |
125 |
4-M12 |
15 |
38 |
50 |
3 |
2 |
||
|
Fry-q -120 Fry-q -180 |
FB5 |
197 |
159 |
4-M16 |
33.3 |
33.3 |
60 |
||||
|
F14 |
175 |
100 |
140 |
4-M16 |
20 |
38 |
60 |
3 |
3 |
||
|
Fry-q -180 Fry-q -300 Fry-q -500 |
FB5 |
197 |
159 |
4-M16 |
41.3 |
41.3 |
90 |
||||
|
F16 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
90 |
3 |
3 |
||
