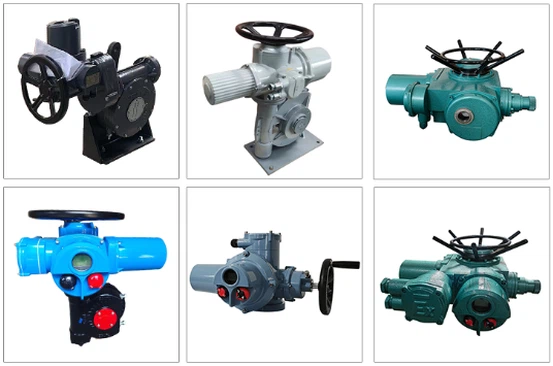

DZW Multi -Enlect Electric Valve Actuator
Electric Valve Actuator от серия DZW е ново поколение продукти, разработени независимо от нашата компания въз основа на оригиналните зрели продукти, което подобрява и усъвършенства структурата, оптимизира ефективността на защитата и ключовите компоненти. Той има предимствата на компактната структура, малък размер, красив външен вид, стабилна и надеждна производителност. Нивото на доброто защита може да отговори на нуждите на различни дизайни: Интегрален тип OFF, интегрален модулиращ тип, устойчив на експлозия.
Продуктите от серия DZW се използват за контрол на отварянето и затварянето на клапаните. Той е подходящ за клапаните на портата, глобусните клапани, изключителните клапани, диафрагмените клапани и неговите производни продукти могат да се използват за клапани с топка, клапани на пеперуди и амортисьори и др. Той може точно да действа според инструкциите за управление и е незаместно шофиране на клапана, за да реализира дистанционно управление, централизирано управление и автоматично управление.
Характеристики на електрическите задействащи механизми
Тази серия електрически клапан задействаща има следните характеристики:
• Компактна и здрава конструкция, лека.
• Широка гама от вариация на въртящия момент (мулти-завой: 100-3500nm).
• Твърдо анодизиран алуминиев корпус отвътре и отвън с външно покритие с високо температура за използване срещу тежка индустриална среда.
• Заграждението използва радиални уплътнения и О-пръстени, които осигуряват защита на водоустойчивия IP67 и незадължителния водонепроницаем LP68.
• Стандарт LSO5211.
• Той автоматично идентифицира и коригира фазите. Автоматичната защита на фазата защитава безопасността на оборудването.
• Надеждна механична система за сензор на въртящия момент, осигуряваща безопасна работа в състояние на претоварване.
• Прозорецът и индикаторът с голям размер осигуряват по -добри показания за позицията от разстояние.
• Брой опции за контрол на местните позиции за осигуряване на лесно пускане в експлоатация и експлоатация на полето.
Технически параметри
Конвенционално захранване: 380V/220VAC
Контролен сигнал: 4 ~ 20mA аналогов вход, съвместим с PLC дистанционно управление
Температурен диапазон: -40c +80 c (Специални модели Поддръжка -40C +540 c)
Степен на защита: IP67
Номинално налягане: PN2.5-300 (Типът на високо налягане поддържа самозатягащо се уплътнение на налягането)
Приложим диаметър: DN15-1800 мм (подходящ за различни промишлени тръбопроводи)
Тип задвижване: DZW Интелигентен електрически задвижващ механизъм
Време за отваряне и затваряне: Конвенционален цикъл на отваряне и затваряне на модела по -малък или равен на 10 минути (по -малко или равен на 30 минути за специални модели)
Приложима среда: Вода, пара, масло, силна окислителна среда (като азотна киселина), газове, съдържащи прах като урея, корозивни химически течности (трябва да се изберат клапански тела на съответните материали)
Модул за показване: LCD Пълен китайски интерфейс, Поддръжка на неинвазивно отстраняване на грешки и инфрачервено дистанционно управление
Функция за защита: Защита на загубата на фаза, корекция на автоматичната фазова последователност, спирането на претоварването
Двойна употреба на фенерче: при спешни случаи ръчното колело може да бъде преминато към ръчна работа
Отдалечен интерфейс: Стандартен протокол RS485/MODBUS (поддържан от някои модели)
Структура на продукта
1. Терминална кутия
Независимата запечатана кутия с терминал гарантира целостта на запечатването на електрическата част на електрическия задвижващ механизъм при извършване на окабеляване на място и отговаря на изискванията за устойчивост на експлозия на продукта.
2. Запечатана конструкция
Задвижващият механизъм приема конструкция с двойно запечатано проектиране, за да гарантира, че задвижващият механизъм е напълно водоустойчив и прахоустойчив; Стандартната степен на защита на продукта е IP67, а най -високият клас може да достигне IP68.
3. Предаване на мощност
Предаването на мощност на задвижването използва механизъм за прецизно намаляване, състоящ се от червей с бронзов сплав и сплав стоманен червей. Червеният предавка и червейът работят отделно в мазнини, което е подходящо за максималната температура на околната среда, се различават и увеличат максимално живота на експлоатацията.
4. Изходен интерфейс
Фланецът на задвижването отговаря на стандартите ISO5210/5211 (GB12222/12223), а също така осигурява фланцови интерфейси, които отговарят на стандартите на JB2920, и може да бъде специално персонализиран според изискванията на клиента.
5. Черупка антикорозия
Външната повърхност на задвижването е боядисана със специална боя за алуминиева сплав с труден филм за боя и силна адхезия. Той има силна устойчивост на UV, устойчивост на корозия и висока пълнота, която може да подобри цялостно обслужващия живот и самопочистващите се свойства на покритието и е подходяща за различни сурови производствени среди.
6. Мотор
Моторът приема ниска инерция и двигател с висок въртящ момент, които могат бързо да достигнат върховия въртящ момент след стартиране на двигателя и почти няма движение на свръх ограничение, когато не се вълнува; В двигателя има прецизен сензор за температура и границата на свръх температурата е поставена през системата за управление, за да се избегнат повреди, причинени от прегряване на двигателя.
7. LCD интерфейс
LCD интерфейсът може да показва текстова информация, графични елементи и характеристики на задвижването.
8. Избор на режим на контрол
Селективният превключвател "Remote"-"Stop"-"Local", инсталиран на локалното работно устройство, може да се използва за настройване на дистанционна работа (дистанционно управление) или локална работа (локално управление) или режим на спиране . 9. локална електрическа работа, за да се отвори работен превключвател "Open"-"Затваряне", инсталиран на локалното работно устройство, може да се използва за отваряне или затваряне на местния questator.
Стандартни спецификации
|
Степен на защита |
Стандартен IP67 |
|
Захранване |
Трифазна AC380V --- 460V 50/60Hz еднофазна: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Работен цикъл (ON-OFF) |
S2-15 минути |
|
Работен цикъл (модулиране) |
S4, 25% |
|
Изолационна степен |
F |
|
Метод на контрол |
Локален контрол/DCS/FCS (система за управление на Fieldbus) |
|
Защита на двигателя |
Прегряване/претоварване и късо съединение/мигновена защита/електронна спирачка |
|
Защита на въртящия момент |
Механичен въртящ момент/електронна защита на въртящия момент |
|
Защита на конфитюр |
Защита на надгряване на прегряване |
|
Грешка за повторяемост |
По -малко или равни на ± 1% |
|
Основна граница на грешки |
По -малко или равни на 1% |
|
Настройка на мъртвата зона |
0,1% -9,9% регулируема |
|
Външно покритие |
Високотемпературна боя |
|
Температура на околната среда |
Стандарт: -20-+60 градус незадължително: -40-+70 степен |
|
Околна влажност |
90%RH MAX (некондензиране) |
|
Оценка на експлозия |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
Функции |
LCD китайски / английски дисплей прозорец и функция за локална работа Идентифициране на самоспадна последователност и защита от прекъсване на фазата Инфрачервена настройка и контрол Технология за самодиагностика на вина Modbus RTU, Profidbus DP, Hart, FF, Devicene (по избор) |
|
Сигнал |
A: Отдалечен пасивен сух контакт, сигнал за къси импулси (вграждане) Б: Отдалечен пасивен сух контакт, сигнал дълъг пулс (задръжте) C: Активен DC24V сигнал D: Активен AC220V сигнал E: отдалечен DC4-20MA сигнал |
|
Сигнал за обратна връзка |
О: Отворете, затворете, стоп сигнали Б: Сигнал за повреда C: Сигнал за позиция на клапана (DC4-20MA, DC1-5V, DC0-10V) D: Сигнал за дистанционно управление |
Електрически и контроли
Методи за контрол
Локален контрол: Операция за бутони, инфрачервена работа на сетърите
DCS
Контрол на дистанционното превключване: Пасивен сух контакт, DC24V
Отдалечено аналогово управление: DC4-20MA
ESD контрол
Прекратяване на контрола на операцията
Двупроводна контрола
FCS (Система за управление на Fieldbus)
Изходен сигнал
Тип на изключване
6 набора от фиксирани изходи за контакт, незадължителни дефиниращи контакти
Специална персонализиране: Разширяващ се 4-точков изход за контакт на сигнала
Тип автобус
Тип модулиране
6 набора от фиксирани изходи за контакт, незадължителни дефиниращи контакти
Аналогова обратна връзка: DC 4-20MA
Функция за контрол на шината:
Комуникационният модул приема независима структура, комбинирана на основната дъска, за да отговори на нуждите на различни комуникационни носители и различни системи за комуникационен протокол. Понастоящем поддържаните протоколи за комуникация включват Modbus RTU, Profibus-DP V0/DP V1, HART, FF, Devicene (незадължително).
Инфрачервена функция за дистанционно управление:
Задвижващият механизъм използва усъвършенствана технология за дистанционно управление, която позволява диалог на човека-машина през запечатан прозорец с диалог, без да отваря капака на задвижването. Дори и в опасни ситуации, присъщото безопасно дистанционно управление може безопасно да извърши настройка на параметрите и отдалечена работа на задвижването.
Прецизно измерване и защита на въртящия момент
Професионално проектирана система за измерване на въртящия момент, за да се гарантира защитата на претоварването на задвижването и мониторинга на промените на въртящия момент в реално време:
(Стандартна конфигурация)Механично измерване на въртящия момент: Традиционният механизъм на механичния тригер на въртящия момент има предимствата на зрелостта, стабилността и надеждността. Оптимизирахме и го надстроихме въз основа на оригиналния въртящ момент, което прави устройството на въртящия момент по -чувствителен и експлоатационният му живот значително се подобри.
(Незадължително)Измерване на електронно въртящ момент: Чрез откриване на тока в реално време, напрежение и магнитен поток на двигателя и работа с микроконтролера за всеобхватни изчисления, се получава точен изходен въртящ момент и се постига непрекъснато измерване; Тази система не е необходимо да обмисля механично износване, което подобрява надеждността на системата.
Измерване и защита на двигателя
Прегряване: Когато температурата на двигателя надвишава стойността на защитата на прегряване, на двигателя е забранено да работи и се показва съобщението за аларма за прегряване на двигателя. Претоварване и късо съединение: Веригата е проектирана с прецизен чип за преобразуване на напрежението на ADI, за да отговаря на прецизното измерване на широк диапазон от промени в тока; Характеристиките на претоварването против закъснение и защитата на късо съединение отговарят на съответните стандарти.
Незабавна обратна защита: Използване на моментална технология за контрол на обратното забавяне, когато задвижващият механизъм получи обратен работен сигнал по време на работа, системата за управление ще се изключи първо и след това ще извърши обратното действие след забавяне, за да предотврати повреда на механичните части за предаване.
Електронна спирачка: Модулиращият електрически задвижващ механизъм гарантира, че клапанът спира в позицията на зададения клапан през настройката на мъртвата зона и електронната спирачка.
Свързване на плоча
Подемник
Технически данни
|
Модел |
Въртящ момент |
Въртене скорост (RPM) |
Мощност на двигателя (KW) |
Номинален ток (а) |
Ръчно съотношение |
Максимално стъбло диаметър (mm) |
Тегло (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
Fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
Fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
Fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
Fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
Fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |

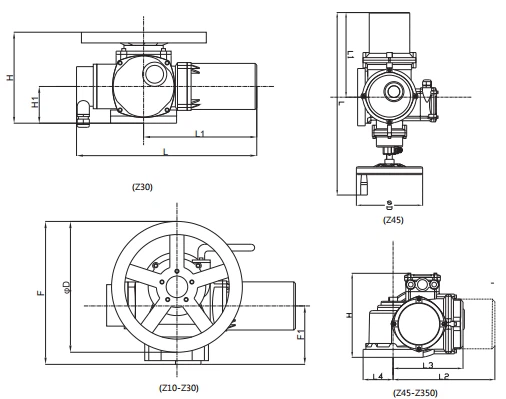

Размери
Fryz Multi-Turn Electric arginguator
|
Модел |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Модел |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
Fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Размери на връзката
Fryz Multi-Turn Electric arginguator
Тип въртящ момент
|
Модел |
Фланец код |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Тип тяга
|
Модел |
Фланец код |
D |
D1 |
D2 |
D1 макс. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
