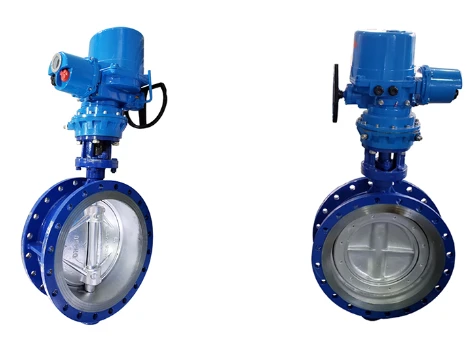

Електрическа метална уплътнителна дроселна клапа
Принцип на използване на дроселната клапа и инструкции за монтаж
Връзката между отварянето на дроселната клапа и дебита основно се променя в линейна пропорция. Ако се използва за контролиране на потока, неговите характеристики на потока също са тясно свързани със съпротивлението на потока на тръбопровода. Например, ако два тръбопровода са оборудвани с вентил с еднакъв диаметър и форма, но коефициентът на загуба на тръбопровода е различен, дебитът на клапана ще бъде много различен.
Ако вентилът е в състояние на голяма амплитуда на дроселиране, има вероятност да се появи кавитация на гърба на пластината на клапана, което може да повреди клапана. Обикновено се използва извън 15 градуса. Когато дроселната клапа е в средния отвор, формата на отвора, образувана от тялото на клапата и предния край на плочата на пеперудата, е центрирана върху оста на клапата и двете страни образуват различни състояния. Предният край на плочата за пеперуди от едната страна се движи по посока на водния поток, а предният край на плочата за пеперуди от другата страна се движи по посока на водния поток. Следователно едната страна на тялото на клапана и пластината на клапана образуват отвор с форма на дюза, а другата страна е подобна на отвор с форма на дросел. Скоростта на потока от страната на дюзата е много по-бърза от тази от страната на дросела и под дроселиращия страничен клапан ще се генерира отрицателно налягане, често гумените уплътнения могат да се отлепят.
Работният въртящ момент на бътерфлай клапата има различни стойности поради различните отвори и посоки на отваряне и затваряне на вентила. За хоризонталните дроселни клапи, особено за клапите с голям диаметър, въртящият момент, генериран от дълбочината на водата и разликата в напора между горния и долния вал на клапана не могат да бъдат пренебрегнати. Освен това, когато коляно е монтирано от страната на входа на клапана, ще се появи отклонение на потока и въртящият момент ще се увеличи. Когато вентилът е в междинния отвор, работният механизъм трябва да се самоблокира поради ефекта на хидродинамичния въртящ момент.
Предимства на продукта
Характеристики на продукта
Малък размер и леко тегло: обемът и теглото са 1/3 от клапанните продукти;
Красива и щедра: корпус от лята под налягане сплав. Външният вид е фин и гладък и намалява електромагнитните смущения;
Пълни функции: тип превключвател (т.е. тип пасивен контакт), тип пропорционално управление и тип интелигентна настройка;

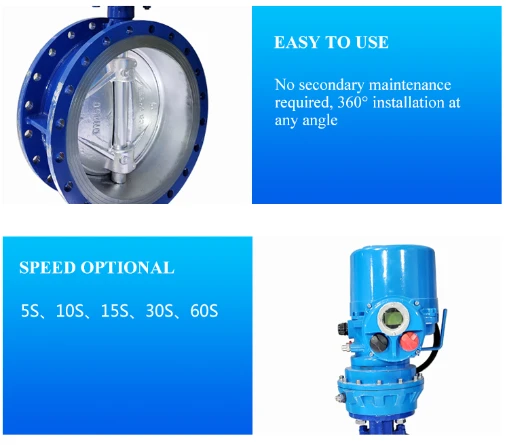

Лесен за използване: Не е необходима проверка. Без масло, устойчив на ръжда и водоустойчив, може да се монтира под всякакъв ъгъл;
Множество защити: електрическо ограничение, механично ограничение, защита от прегряване, защита от претоварване, защита от понижена температура;
Различни нарушения: 5 секунди, 8 секунди. 15 секунди, 30 секунди. 50 секунди, 100 секунди и т.н.;
CNC настройка: силно интегрирани интелигентни модули, цифрови настройки, цифрова настройка, високо прецизна самодиагностика, без нужда от позиционери, автоматично управление, една машина с множество функции;
Гаранция за безопасност: Издържан тест за издръжливост на напрежение AC1500V, H-клас силно изолиран двигател, за да се гарантира безопасността на тялото и производството;
Съвпадението е лесно, като се използват еднофазни, трифазни и DC захранвания. Външното окабеляване е просто.
Функционални характеристики
1. Този клапан използва три-ексцентрична уплътнителна структура, с почти никакво износване на седалката на клапана и плочата на пеперуда и има по-плътна уплътнителна функция, когато е затворен.
2. Уплътнителният пръстен е изработен от неръждаема стомана, която има двойните предимства на метално твърдо уплътнение и еластично уплътнение. Има отлични характеристики на уплътняване, независимо при ниски или високи температурни условия и има характеристиките на устойчивост на корозия и дълъг експлоатационен живот.
3. Уплътнителната повърхност на плочата на пеперуда е направена от повърхност от твърда сплав на основата на кобалт. Уплътнителната повърхност е устойчива на корозия и има дълъг експлоатационен живот.
4. Този вентил има функция за двупосочно уплътняване. Не се ограничава от посоката на потока на средата или се влияе от пространственото положение по време на монтажа. Може да се монтира във всяка посока.
Структурни характеристики и приложения
Продуктите от серията дроселни клапи с метално уплътнение са енергоспестяващи дроселни клапи с дълъг живот. Продуктите отговарят на националните стандарти JB/T8527-97 (дробелна клапа с метално уплътнение), стандартите GB/T13927-92 (универсален тест за налягане на клапани) и други свързани стандарти за вентили. Този продукт се състои от корпус на клапана, плоча на пеперуда, уплътнителен пръстен, трансмисионен механизъм и други основни компоненти. Структурата му е проектирана с помощта на триизмерния ексцентричен принцип и нова технология за обработка, съвместима с еластично уплътнение и твърдо и меко многослойно уплътнение, позволява на дроселната клапа да намали силата на въртящия момент по време на работа, постигайки функции за пестене на труд и енергия . Това гарантира цялостната надеждност на дроселовата клапа по отношение на устойчивост на корозия, устойчивост на висока температура и устойчивост на износване. Тази дроселна клапа е подходяща за употреба в хранително-вкусовата промишленост, медицината, нефтохимическата промишленост, електроцентрали, стоманодобивни заводи, пречистване на вода за промишлена защита на околната среда и високи сгради, като най-доброто устройство за регулиране на потока и прекъсване на течности във водоснабдителни и дренажни тръбопроводи.
