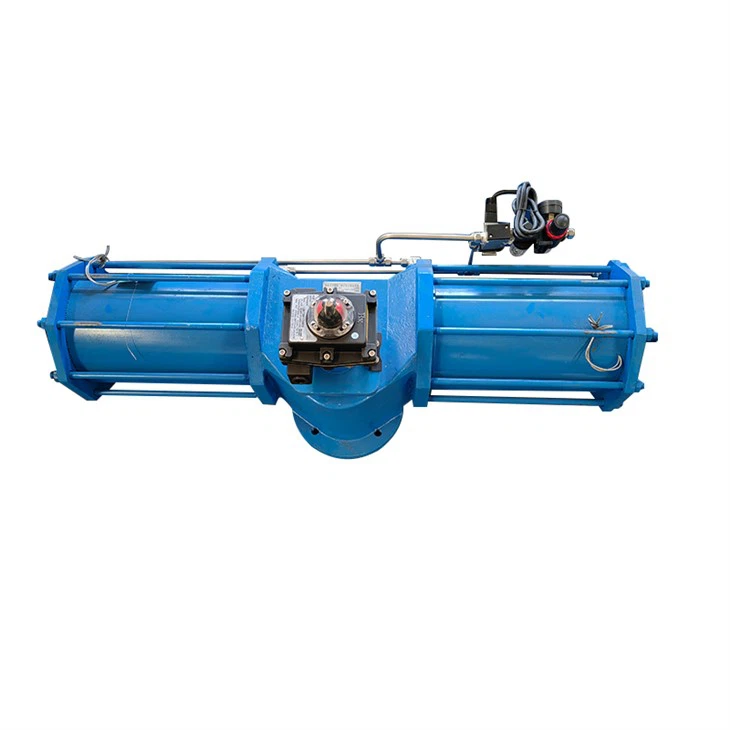

AW пневматичен актуатор
Характеристика
Нови пневматични задвижващи механизми на клапани, чрез оптимизиран и иновативен дизайн, приемат нови материали и нови процеси, което прави качеството и производителността на продуктите по-надеждни; изборът на множество спецификации е по-икономичен и достъпен; цялата серия от продукти се произвежда в строго съответствие с най-новите стандартни технически спецификации, за да отговори на вашите нужди и изисквания.
1. Екструдирано висококачествено тяло на цилиндър от алуминиева сплав, вътрешният отвор и външната повърхност, обработени от прецизен обработващ център, са твърдо анодизирани.
2. Структурният дизайн на двубуталната зъбна рейка е с висока прецизност, бърз и стабилен и има дълъг експлоатационен живот. Посоката на въртене на цилиндъра може да се промени на място чрез проста промяна на монтажната позиция на буталото.
3. Двата външни независими винта за регулиране на хода могат да се регулират удобно и точно +/-5 градуса в две посоки, за да поддържат задвижващия механизъм в съответствие с позицията на клапана в напълно отворено и напълно затворено положение.
4. Универсалният, устойчив на счупване, никелиран вал на изходящото зъбно колело може лесно да се преобразува между осмоъгълни и кръгли отвори на вала, което улеснява подготовката на материалите и го прави по-гъвкав.
5. Компактен дизайн от една част, моделите с двойнодействащи и еднодействащи задвижващи механизми с пружинно връщане имат един и същ цилиндър, бутало и краен капак, намалявайки резервните части на продукта и позволявайки преобразуване на място чрез добавяне или премахване на пружини.
6. Многофункционален индикатор за позиция, визуална индикация на място, може да инсталира всички аксесоари удобно и лесно.
7. Комбинирана запазена пружинна седалка и уникален дизайн на уплътнителен О-пръстен, подходящ за различни случаи, по-безопасен и по-устойчив на корозия.
8. Високопрецизни форми на зъбите на зъбни колела и зъбни колела: правене на междината на зъбните колела на зъбни колела и зъбни рейки по-малка и по-прецизна и увеличаване на изходната мощност.
9. Изберете висококачествен опорен пръстен, за да намалите коефициента на триене на О-пръстена, да имате дълъг експлоатационен живот и широк диапазон на работна температура.
10. Вътрешни и външни стандартни части от неръждаема стомана с дългосрочна устойчивост на корозия.
11. Съответстват на най-новите международни стандарти: ISO5211, DIN3337 и VDI/VDE3845 и имат добра взаимозаменяемост, което улеснява инсталирането и използването на електромагнитни вентили, крайни изключватели и други аксесоари.
принцип на работа
Двойно действащ задвижващ механизъм
Портът "A" поема въздух и сгъстеният въздух тласка двата края на буталото да се движат, карайки изходящия вал на задвижващия механизъм да се върти обратно на часовниковата стрелка (0 градуса -90 градуса ), а "B" порт ауспуси.
Портът "B" поема въздух и сгъстеният въздух тласка буталото да се движи в средата, карайки изходящия вал на задвижващия механизъм да се върти по посока на часовниковата стрелка (90 градуса -0 градуса), а портът "A" изпуска.
Задвижка с едно действие
Въздухът се поема през отвор „A“ и сгъстеният въздух преодолява силата на пружината и тласка двата края на буталото да се движат, карайки изходящия вал на задвижващия механизъм да се върти обратно на часовниковата стрелка (0 градуса -90 градуса ) , и се изчерпва в порт "B".
Когато задвижващият механизъм е прекъснат, буталото се придвижва към средата под действието на силата на пружината, карайки изходния вал на задвижващия механизъм да се върти по посока на часовниковата стрелка (90 градуса -0 градуса ) и портът "A" е изтощен.
Избор
Когато избирате пневматичен задвижващ механизъм, добавете стойност за безопасност към определения въртящ момент на клапана. За водна пара или несмазана течна среда, увеличете стойността за безопасност с 25%; за несмазана суспензия течна среда, увеличете стойността на безопасност с 30%: за несмазана сух газ Средата увеличава стойността на безопасност с 40%: несмазваната гранулирана прахообразна среда, транспортирана от газ, увеличава стойността на безопасност с 60%: чистата смазочна среда с ниско триене повишава стойността на безопасност с 20% (само за справка).
Анатомична диаграма
